HI520-0540
1 350,00 € +iva
DESCRIÇÃO
O HI520 é um avançado controlador universal para processo que pode ser configurado para inúmeras aplicações que requerem acompanhamento e/ ou controle de parâmetros de processo. Este controlador possui duas entradas de sonda digital que deteta e atualiza automaticamente o medidor com o parâmetro a medir.
- Aparelho com corpo robusto e com proteção à água IP65
- LEDs multicoloridos indicadores do estado e alarme sonoro

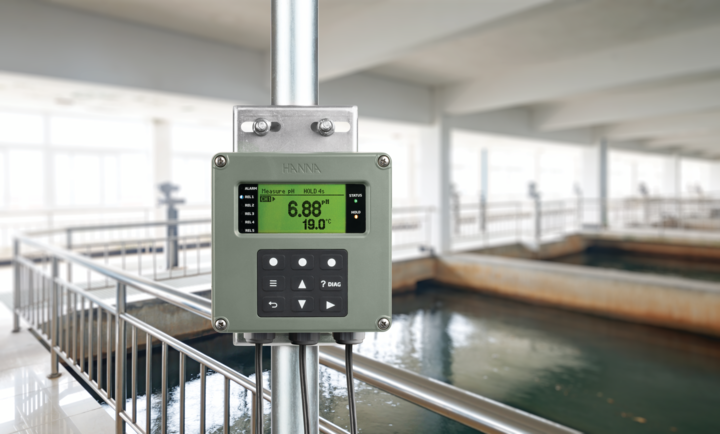

- Montagem universal com opções de montagem em parede, ao poste e painel.
Modos de Controle
Os set points para as operações de controle podem ser configurados pelo tipo de controle On/Off, proporcional ou PID. A flexibilidade na programação permite o ajuste preciso de um set point a ser mantido com controle rígido, evitando qualquer sobredosagem e desperdício de produtos químicos.
Função Hold
A função Hold pode ser acionada manualmente ou por uma entrada digital externa que desativa o modo de controle ao realizar a manutenção.
Sistemas de Alarme Configuráveis
Configurável para set points e temperatura ou ativado por operação anormal - um LED de alarme vermelho piscará e pode ser facilmente visto à distância. Todos os relés configurados para controle são inativados até que o estado de alarme seja resolvido.
Ciclo Auto Limpante
A função de limpeza permite a programação de um ou mais ciclos de lavagem e utiliza os relés para ativar válvulas, bombas ou ar comprimido com base no tipo de lavagem necessária de modo a manter as sondas para resultados confiáveis.
Relés
O HI520-0540 apresenta cinco relés eletromecânicos de controle e um de alarme.
Saídas Analógicas
O HI520-0540 apresenta quatro saídas analógicas isoladas galvanicamente para controle de bombas e válvulas.
Saídas Digitais RS485
Pode conectar até 32 dispositivos em cadeia a um sistema de monitoramento remoto.
Entradas Digitais
Duas entradas digitais disponíveis para os modos, incluindo desativar, limpeza e ativar o controlador em estado hold.
LCD amplo
O LCD exibe dados de medição juntamente com os indicadores de potenciais problemas. Com a tecla DIAG conhece em detalhe o erro.
Registo de dados
Armazene informações em intervalos selecionáveis juntamente com as configurações de controle do relé e dados de calibração. Guarda até 100 lotes, cada um contendo 8.600 registros. É ainda possível a transferência dos dados, como um arquivo .csv, utilizando uma pen USB.
Tecla HELP (ajuda)
Ao utilizar a tecla de ajuda e diagnóstico (? DIAG) o aparelho fornecerá informações relacionadas a erros ou no modo de configuração, informações sobre configurações.
Como encomendar:
Características
|
Sondas digitais |
pH HI1006‑18 (LT, junção em PTFE) HI1016‑18 (LT, junção em cerâmica) HI1006‑38 (HT, junção em PTFE) HI1016‑38 (HT, junção em cerâmica) HI1006‑48 (HF, junção em PTFE) HI1016‑48 (HF, junção em cerâmica) HI1026‑1803 (apenas para aplicações em carne) HI1126‑1805 (aplicações em produtos alimentares em geral) ORP HI2004‑18 (sensor em platina, junção em PTFE) HI2014‑18 (sensor em platina, junção em cerâmica) HI2004‑28 (Sensor em ouro, junção em PTFE) HI2014‑28 (sensor em ouro, junção em cerâmica) Condutividade HI7630‑28 (célula de dois elétrodos) HI7630‑48 (quatro anéis, platina em vidro) Oxigénio dissolvido galvânico HI7640‑18 Oxigénio dissolvido ótico HI7640‑58 Turvação gama baixa (LED infravermelho e fotodiodo) HI7660‑28 |
|
Mostrador |
Mostrador LCD Gráfico, de 128 × 64 pixéis com retroiluminação |
|
Entradas Digitais |
2 entradas independentes, com isolamento galvânico, configuráveis para as funções Hold e Limpeza Estado On: 5 a 24 Vdc, nível ativo baixo ou alto |
|
Saídas Analógicas |
2 ou 4 saídas independentes 0 – 22 mA configurável como: 0 – 20 mA 4 – 20 mA 22 mA como sinal de alarme |
|
Precisão das saídas analógicas |
±0.2 % f.s. |
|
Comunicação digital |
Porta RS‑485 - gestão e controle remotos (Modbus) Porta USB-C - recuperação de arquivos de registo e atualização de firmware |
|
Relés |
Até 5 relés, configuráveis de forma independente para variáveisde processo, funções de Hold e Limpeza Saídas de relé eletromecânico 5 A – 250 Vac; 5 A – 30 Vdc (carga resistiva) Fusível: Fusível de ação lenta 250 V, 5 A |
|
Relé de alarme para todos os alarmes de medição |
Saída de contato SPDT do relé eletromecânico 5 A – 250 Vac; 5 A – 30 Vdc (carga resistiva) Fusível: Fusível de ação lenta 250 V, 5 A |
|
Registo de dados |
Registo de intervalos, até 100 arquivos, máximo de 8600 registos em cada arquivo armazenado. Quando o limite máximo for atingido, o arquivo mais recente apagará automaticamente o mais antigo. Registo de eventos, máximo de 100 gravações. Quando o limite máximo for atingido, o registo mais recente apagará o mais antigo. |
|
Fonte de energia |
100 – 240 Vac ±10 %; 50/60 Hz; 15 VA; fusível (fusível de ação lenta 250 V, 2 A) |
|
Consumo de Energia |
15 VA |
|
Categoria de instalação |
II |
|
Caixa externa* |
Caixa única ½ DIN, proteção de entrada IP65 |
|
Peso |
Aproximadamente 1.6 kg (3.5 lb.) |
|
Dimensões |
Largura 144,0 mm (5,7”) Altura 144,0 mm (5,7”) Profundidade 151,3 mm (6,0”) |
|
Ambiente de utilização |
0 a 50 °C; HR máx 100 % sem condensação |
|
* Para uma vedação à prova d"água, aperte os quatro parafusos frontais na frente da caixa para 13.3 lbf•(1.5 N•m, max. 2.0 N•m), de torque. |
|
