BL122-10

Controladores para Spas e piscinas com conectividade na nuvem

DESCRIÇÃO

BL122 e BL123 foram projetados para manter constantes os níveis de pH e desinfetante em piscinas, banheiras de hidromassagem e spas, permitindo a conexão remota e o acesso aos dispositivos através da aplicação Hanna Cloud.

Estes controladores estão disponíveis em duas configurações. A versão básica consiste no modelo, que permite a instalação direta da sonda e dos acessórios para injeção de químicos na tubagem existente. Também está disponível uma versão montada em painel com uma célula de fluxo bypass. A célula de fluxo bypass permite a calibração e manutenção da sonda sem necessidade de desligar a bomba de recirculação.

Para uma monitorização em conformidade, BL122 e BL123 possuem um registador de dados interno. As leituras são registadas a cada 10 segundos, iniciando um novo registo para cada novo dia ou quando o instrumento é ajustado. Os dados registados incluem os valores de pH, ORP e temperatura, dados da última calibração, configuração da instalação e de quaisquer evento registado.

Para os modelos BL123, existem três saídas analógicas de 4-20 mA disponíveis, para utilizadores que desejem monitorizar os três parâmetros medidos.

As saídas são escalonáveis, oferecendo uma maior flexibilidade e melhor resolução, quando necessário.

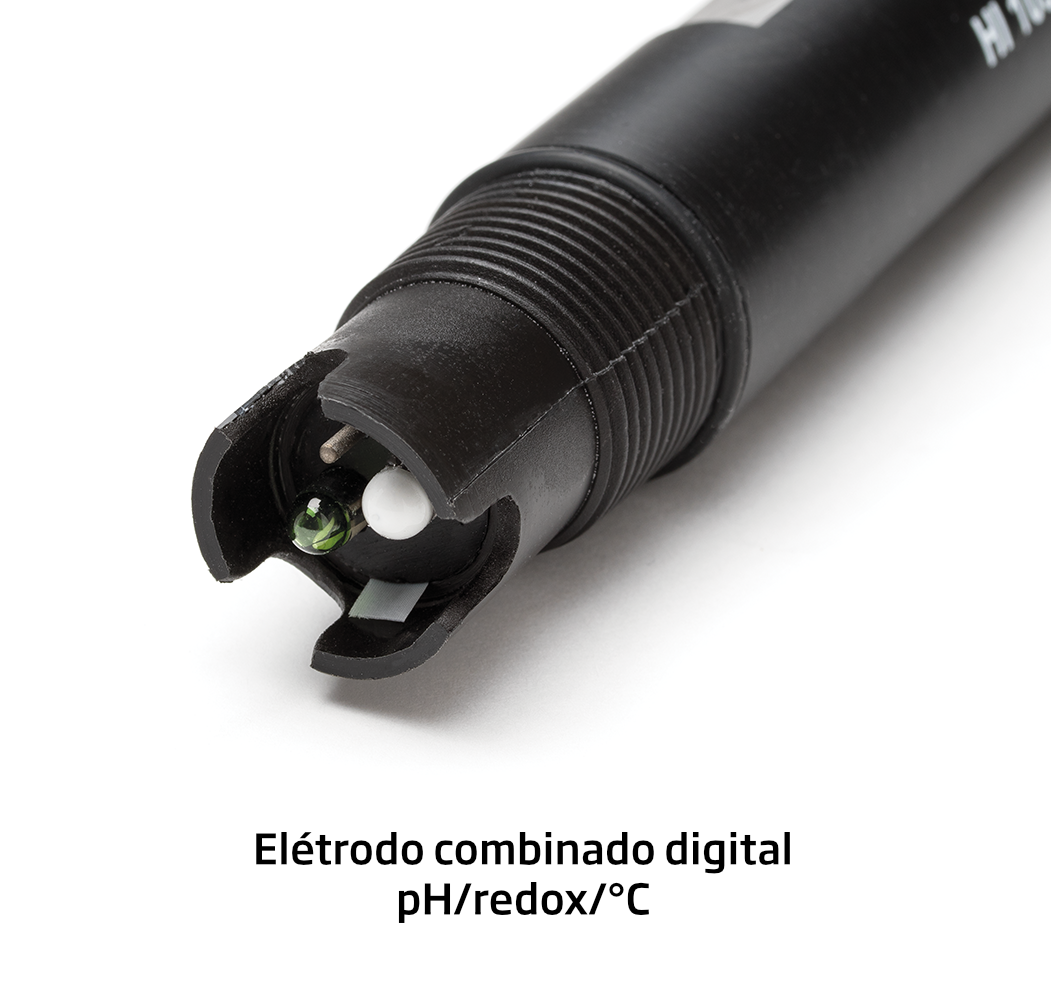

O nível de cloro é medido com base no princípio ORP ou REDOX. Um aumento do valor de ORP correlaciona-se com um aumento do nível de cloro livre. A medição de pH e desinfetante é realizada em conjunto, para obter um maior controlo e uma desinfeção mais eficiente. A eficácia dos desinfetantes é dependente de um valor de pH controlado. O valor de ORP é o indicador mais consistente da eficácia higienizante da piscina/banheira de hidromassagem ou tratamento de água. Valores de 650-750 mV a 7.2 pH, normalmente indicam um tratamento adequado da água (todas as bactérias nocivas são mortas em menos de 1s). As medições de pH e ORP são efetuadas através do elétrodo combinado HI1036-1802, instalado em linha ou na célula de fluxo. Para evitar que ruidos eletricos causem leituras irregulares e danos ao sistema, o elétrodo possui um pino “matching pin” de conexão "terra". Foi especialmente concebido para detetar o elétrodo danificado com base no valor potencial ISO alterado. O HI1036-1802 utiliza um elétrodo de referência de Ag/AgCl com KCl 3,5 M, sendo os valores ORP referenciados a este.




HANNA CLOUD



Aceda em qualquer lugar com a Hanna Cloud

https://www.hannacloud.com/index.php


Hanna Cloud é uma aplicação na internet que o conecta a dispositivos de medição como o BL122 e BL123. Medições e armazenamento de dados podem ser acessíveis ​​através do seu PC, tablet ou telefone. Vários dispositivos registados podem estar conectados.

À medida que seu instrumento mede e controla o seu processo, medições, tendências, histórico, configurações do dispositivo, alarmes e mensagens são transmitidas para o seu “Dashboard”.

Poderão ser adicionados múltiplos utilizadores secundários à conta do seu dispositivo para monitorizar as medições e receber e-mails, pop-ups ou mensagens SMS do seu equipamento

A Hanna Cloud incorpora segurança para as suas informações pessoais. Protegemos a informação através do uso de medidas de segurança técnicas e administrativas, para reduzir os riscos de perda ou uso indevido. Isso inclui (sem limitação) uma conexão segura, registo de identidade do dispositivo e encriptação de senha.

A app Hanna Cloud é compatível com a maioria dos navegadores modernos.

Características

Especificações

BL122/BL123



pH/mV

Gama*

0.00 a 14.00 pH



Resolução

0.01 pH



Precisão (@25ºC/77ºF)

±0.05 pH



Calibração







Regulação pH



automática, dois pontos (4.01, 7.01, 10.01 pH)

calibração pH de processo: ponto único,



Alimentação proporcional usando ponto de ajuste ajustável e banda proporcional ajustável

Atraso na inicialização do aparelho e proteção sobredosagem usando temporizador de segurança ajustável



mV

Gama

±2000 mV



Resolução

1 mV



Precisão (@25ºC/77ºF)

±5 mV



Calibração ORP (mV)



Regulação ORP

Ponto único, ajustável





Alimentação proporcional usando ponto de ajuste ajustável e banda proporcional ajustável

Atraso na inicialização do aparelho e proteção sobredosagem usando regulador de pH como bloqueio e temporizador de segurança ajustável



Temperatura

Gama*

-5.0 a 105.0ºC (23.00 a 221.0ºF)



Resolução

0.1ºC (0.1ºF)



Precisão

±0.1ºC (±1.8ºF)



Especificações adicionais

Funcionalidade Hanna Cloud

Os dispositivos BL122 e BL123 são conectados a Hanna Cloud usando uma conexão segura.

• Conexão Ethernet (RJ45) 10/100 Mbps

• Registo de identidade do dispositivo

• Autorização baseada em diretivas de chaves de segurança

O instrumento enviará informações de do estado para a nuvem com um período definido, dependendo do plano selecionado pelo utilizador.

• Configurações de alarme

• Configurações de dosagem

• Configurações Gerais

• Sistema: fabricante, informações do medidor (modelo, versão FW, versão SO, NS), informações da sonda (tipo, versão do FW, NS)

O instrumento enviará informações de configuração para a nuvem na inicialização e sempre que a configuração for alterada no instrumento.

• Leituras: pH, ORP, temperatura

• Eventos: Alarmes/Avisos/Erros

• Estado periférico: LEDs

• Últimos volumes de ácido e cloro dosados

• Informações de GLP

Os modos BL122 e BL123 "Remote Hold":

• é um modo de emergência que pode ser ativado remotamente pelo utilizador na aplicação

• neste modo, as bombas são desativadas

• pode ser cancelado manualmente a partir dos menus BL122 / BL123



Funcionalidade de registo

Registo Automático

Registo de 60 dias com período de 10s (ou 100 registos)

Medições (pH, ORP, Temperatura)

Eventos: alarmes, erros, falha de energia

Modos de recuperação tabela/gráfico

Exportar para memória USB

Arquivos de registo no formato .CSV



Compensação de Temperatura

Automática -5.0 a 105.0ºC (23.0 a 221.0ºF) para pH



Controlo da Bomba

Controle de velocidade da bomba (0,5 a 3,5 L/h)

Controle manual de cada bomba

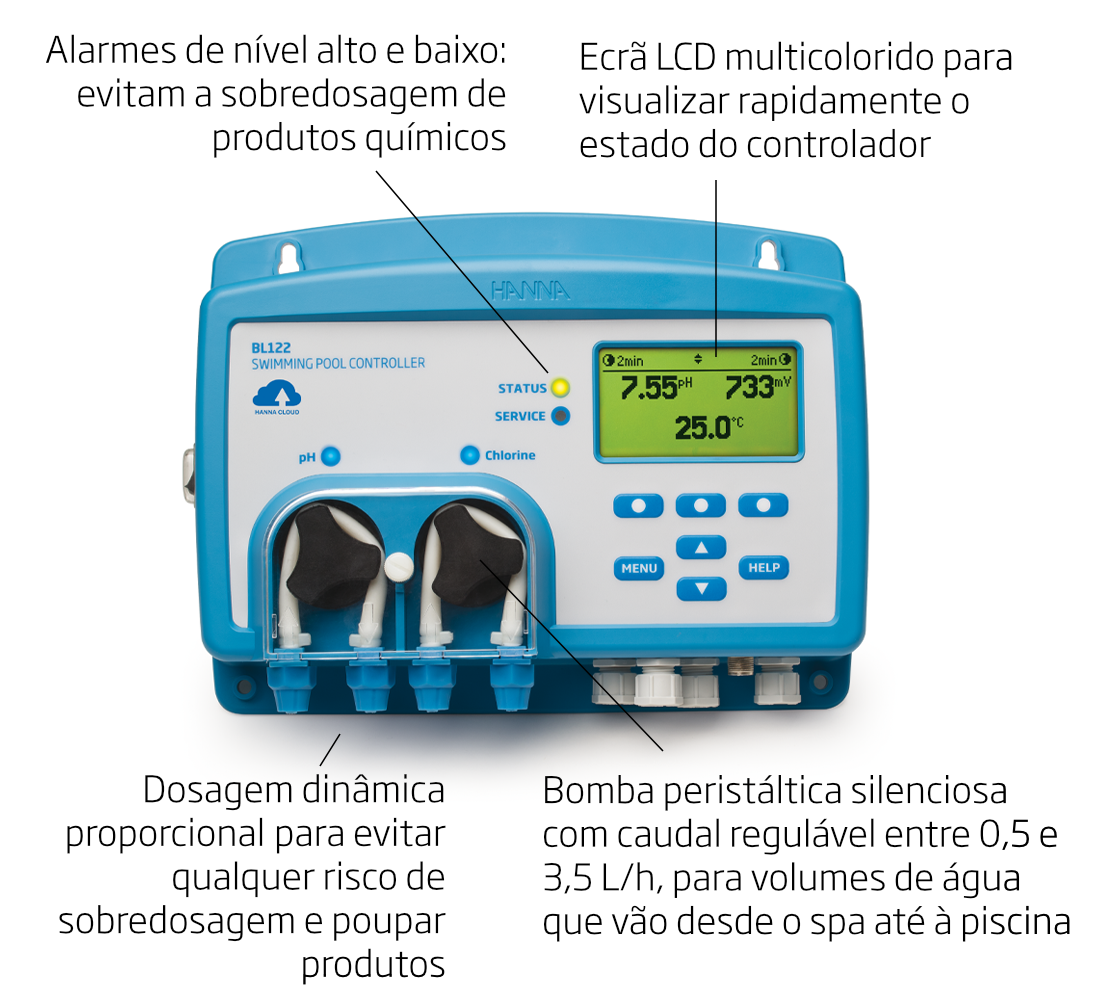

Sistema de alarme

Sistema de alerta intuitivo baseado em LEDs

Opções de filtragem de alarme

Controlo de relé de alarme com base nos filtros de configuração do utilizador



Proteção por palavra-passe

Funcionalidades de configuração, calibração e recuperação de registos são protegidos por palavra-passe



Interface de armazenamento

USB



GLP

pH/ORP



Saída de relé de alarme (1)

SPDT 5A/230VCA

Ativado por condições de alarme selecionáveis por pH/ORP/Temperatura



Saídas analógicas

4 a 20mA, fonte, configurável

Impedância de saída ≤500Ohm

Precisão <0,5%FS

Galvanicamente isolado até 50V em relação à terra

Entradas Digitais (3)





Entradas Digitais (3)



• Isolado galvanicamente.

• Baixo nível no tanque ácido/base (contato aberto)

• Baixo nível no tanque de cloro (contato aberto)

• Paragem condicional (contato aberto)





Entrada da sonda (1)

• conector impermeável DIN

• Isolado galvanicamente

• interface RS485

• Sonda digital combinada HI1036-18XX (02, 05, 10, 15, 20 m de cabo) pH/ORP/Temperatura/Matching pin



Entrada Ethernet

Conexão Ethernet (RJ45) 10/100Mbps



Fonte de alimentação

100-240VCA



Consumo de energia

10VA



Condições Ambiente



0 a 50°C (32-122°F); H.R.95% máxima sem condensação



Dimensões



245x188x55mm (73mm com bombas);

9,6x7,4x2,2 "(2,9" com bombas)



Massa

1.700 g (60 oz.)



Informações encomenda

Configuração em linha

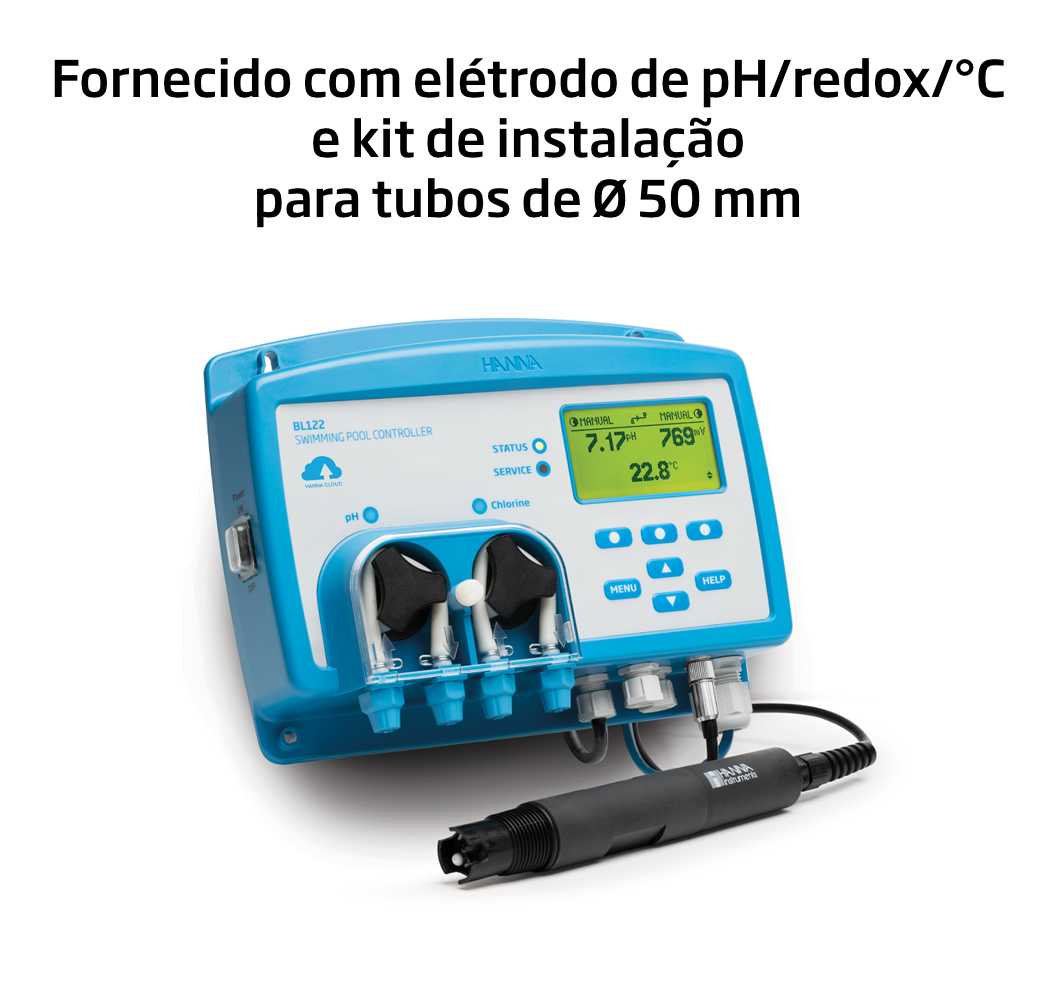

BL122-10 controlador de piscina de pH/ORP/temperatura é fornecido com a sonda digital de pH/ORP/temperatura HI1036-1802 com matching pin, suporte para sonda de 50 mm (1), conexão para sonda, injetores químicos (2), suporte de 50 mm para injetores (2), tubo da bomba peristáltica (2), 5 m de tubo de injeção, filtro de aspiração (2), massa do filtro de aspiração, saquetas de tampão pH 7,01, 20 ml (3), saquetas de tampão pH 4,01, 20 ml (3), saquetas de solução de teste de 470 mV (3), cabo de alimentação e manual de instruções.
