HI510-0320

Controlador de processo com entrada para sonda digital

1 284,00 € +iva

DESCRIÇÃO

O HI510 é um avançado controlador universal para processo que pode ser configurado para enumeras aplicações que requerem monitoramento e/ ou controle de parâmetros de processo. Este controlador possui uma entrada de sonda digital que deteta e atualiza automaticamente o medidor com o parâmetro a medir.

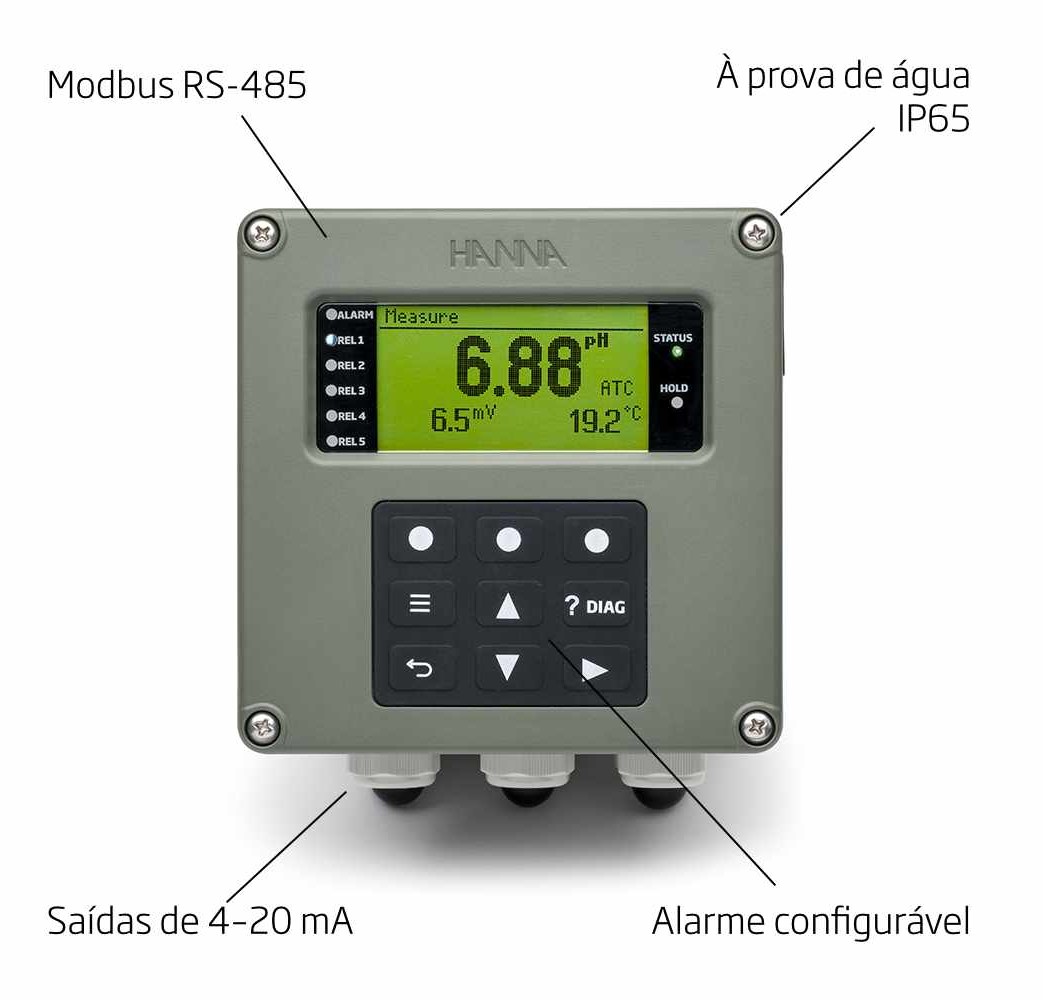

- Aparelho com corpo robusto e com proteção à água IP65

- LEDs multicoloridos indicadores do estado e alarme sonoro

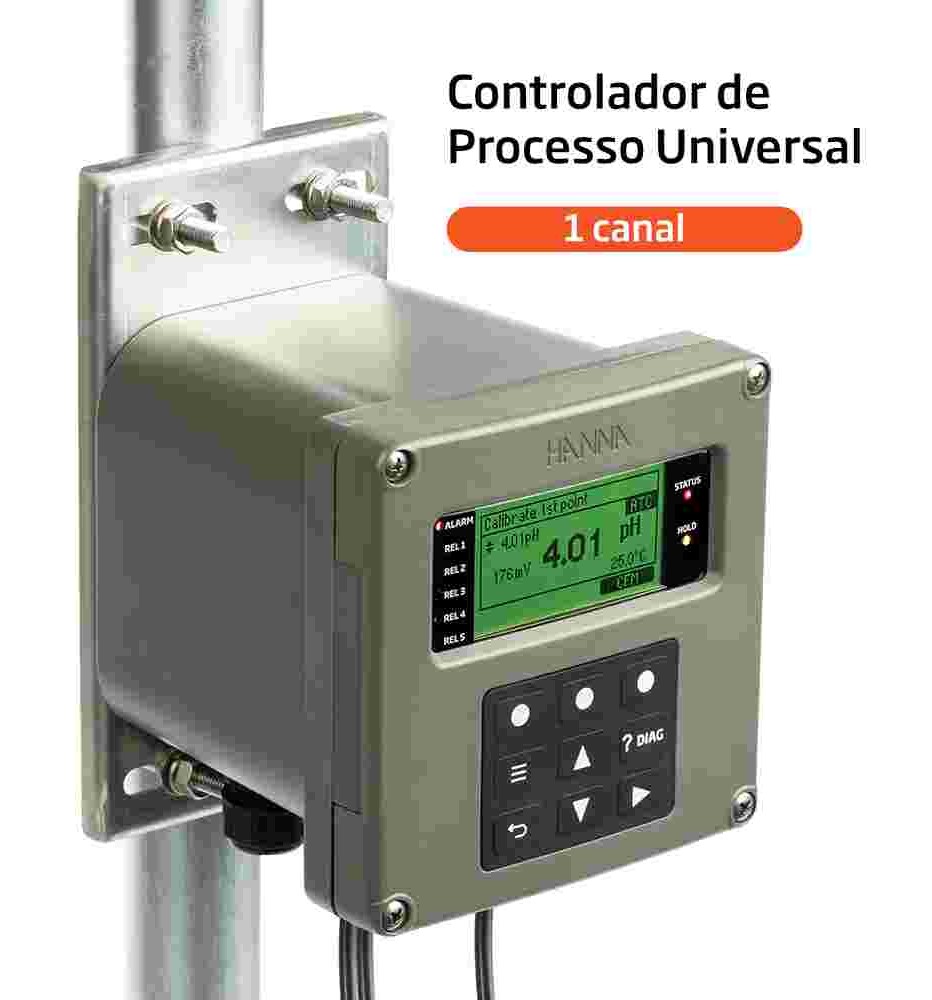

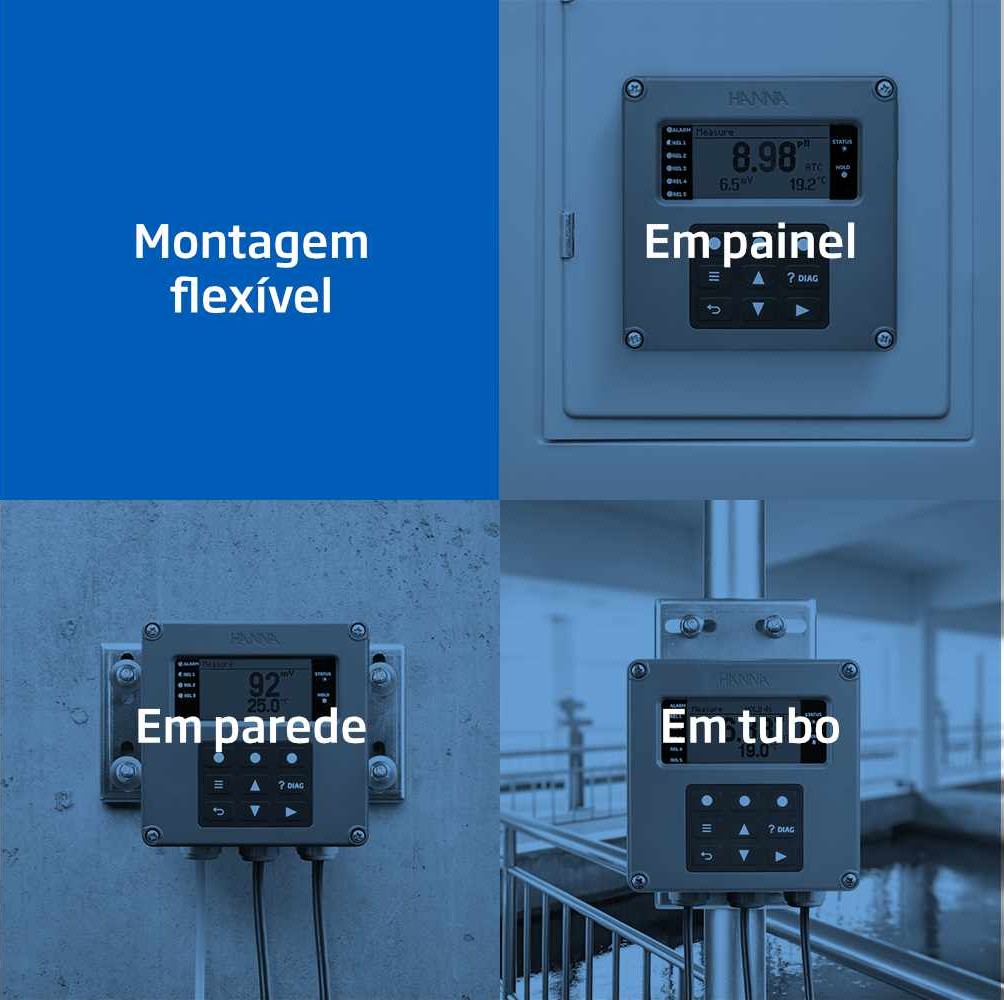

- Montagem universal com opções de montagem em parede, ao poste e painel.

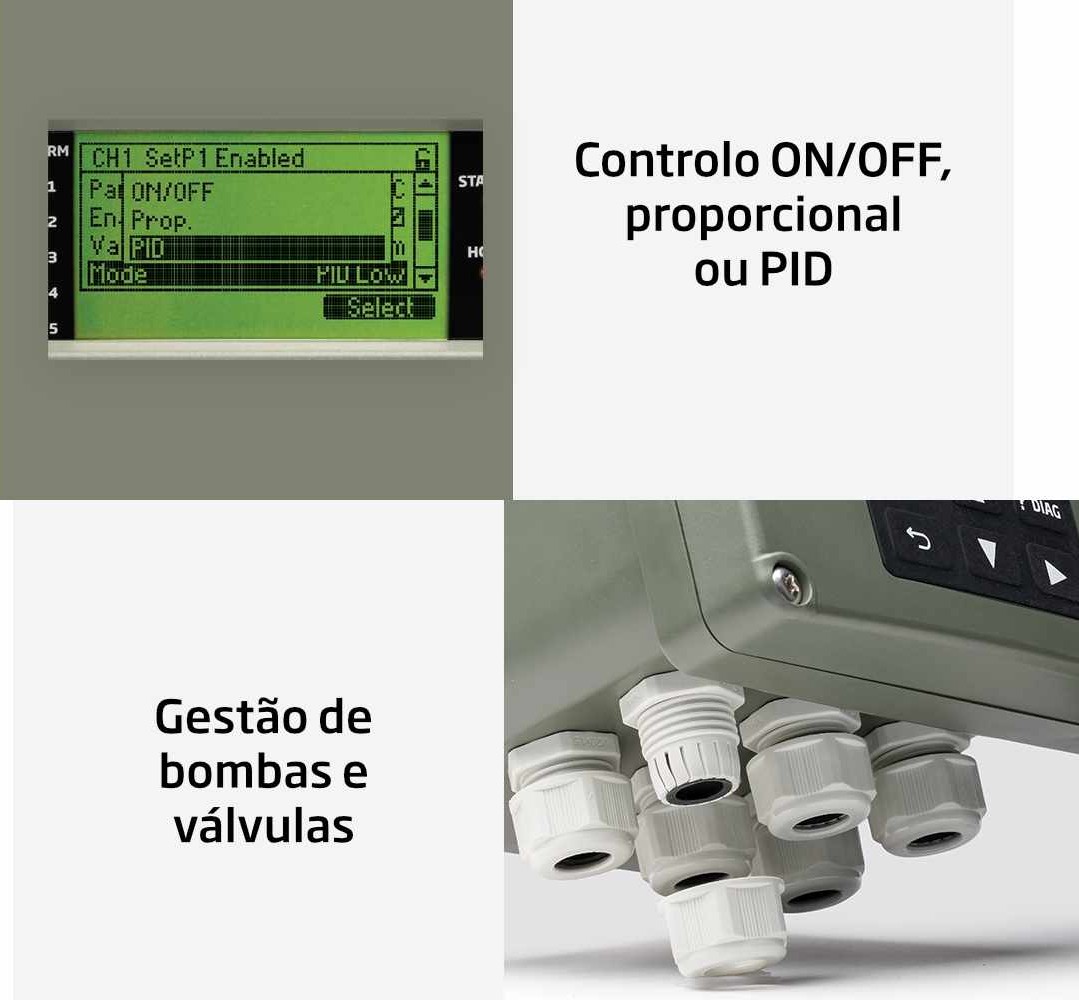

Modos de Controle

Os set points para as operações de controle podem ser configurados pelo tipo de controle On/Off, proporcional ou PID. A flexibilidade na programação permite o ajuste preciso de um set point a ser mantido com controle rígido, evitando qualquer sobredosagem e desperdício de produtos químicos.



Função Hold

A função Hold pode ser acionada manualmente ou por uma entrada digital externa que desativa o modo de controle ao realizar a manutenção.



Sistemas de Alarme Configuráveis

Configurável para set points e temperatura ou ativado por operação anormal - um LED de alarme vermelho piscará e pode ser facilmente visto à distância. Todos os relés configurados para controle são inativados até que o estado de alarme seja resolvido.

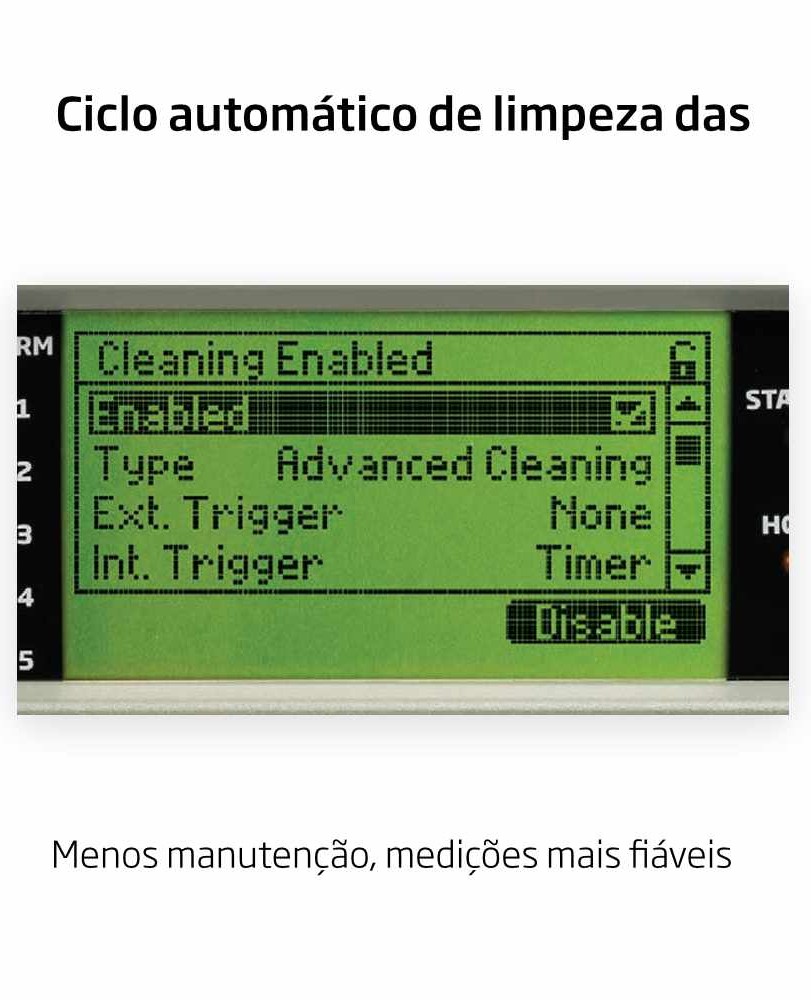

Ciclo Auto Limpante

A função de limpeza permite a programação de um ou mais ciclos de lavagem e utiliza os relés para ativar válvulas, bombas ou ar comprimido com base no tipo de lavagem necessária de modo a manter as sondas para resultados confiáveis.

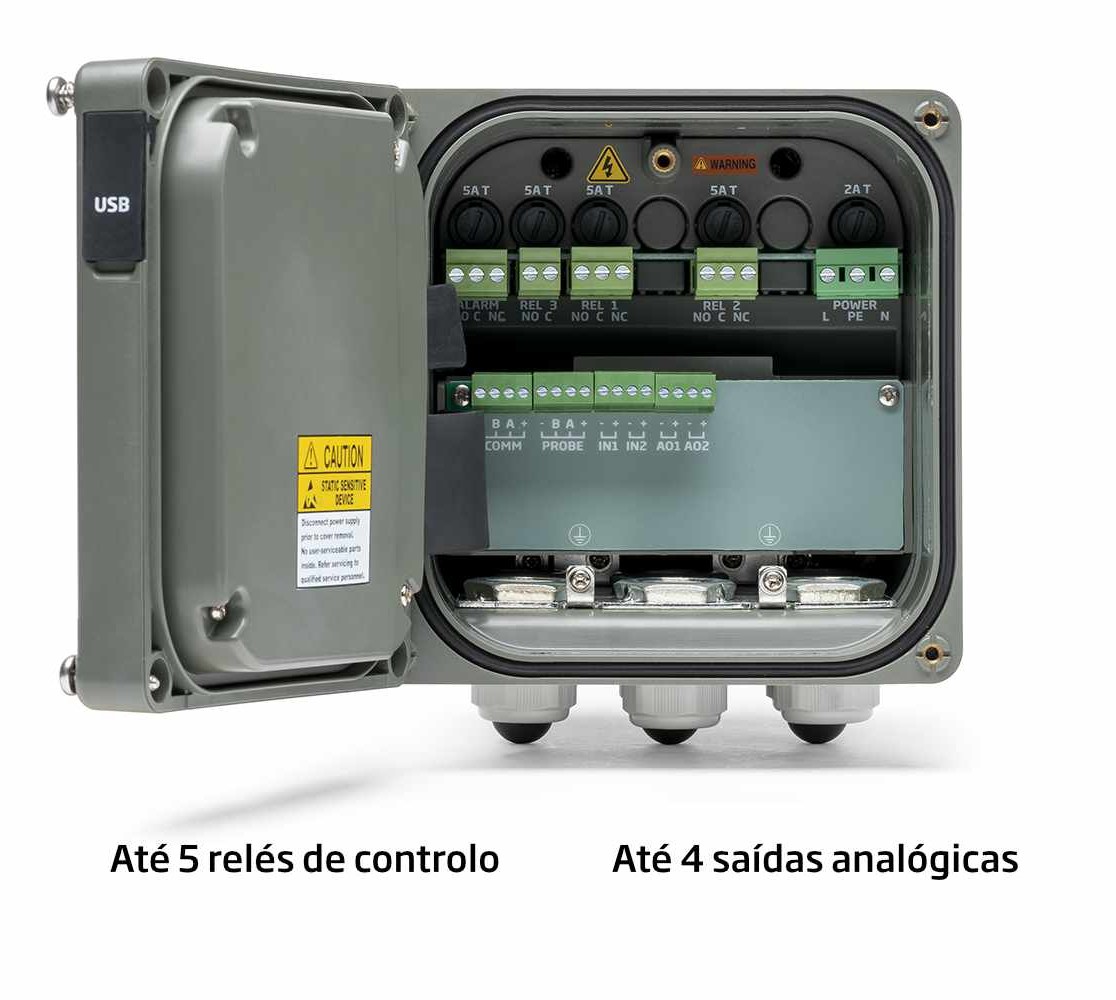

Relés

O HI510-0320 apresenta três relés eletromecânicos de controle e um de alarme.



Saídas Analógicas

O HI510-0320 apresenta duas saídas analógicas isoladas galvanicamente para controle de bombas e válvulas.

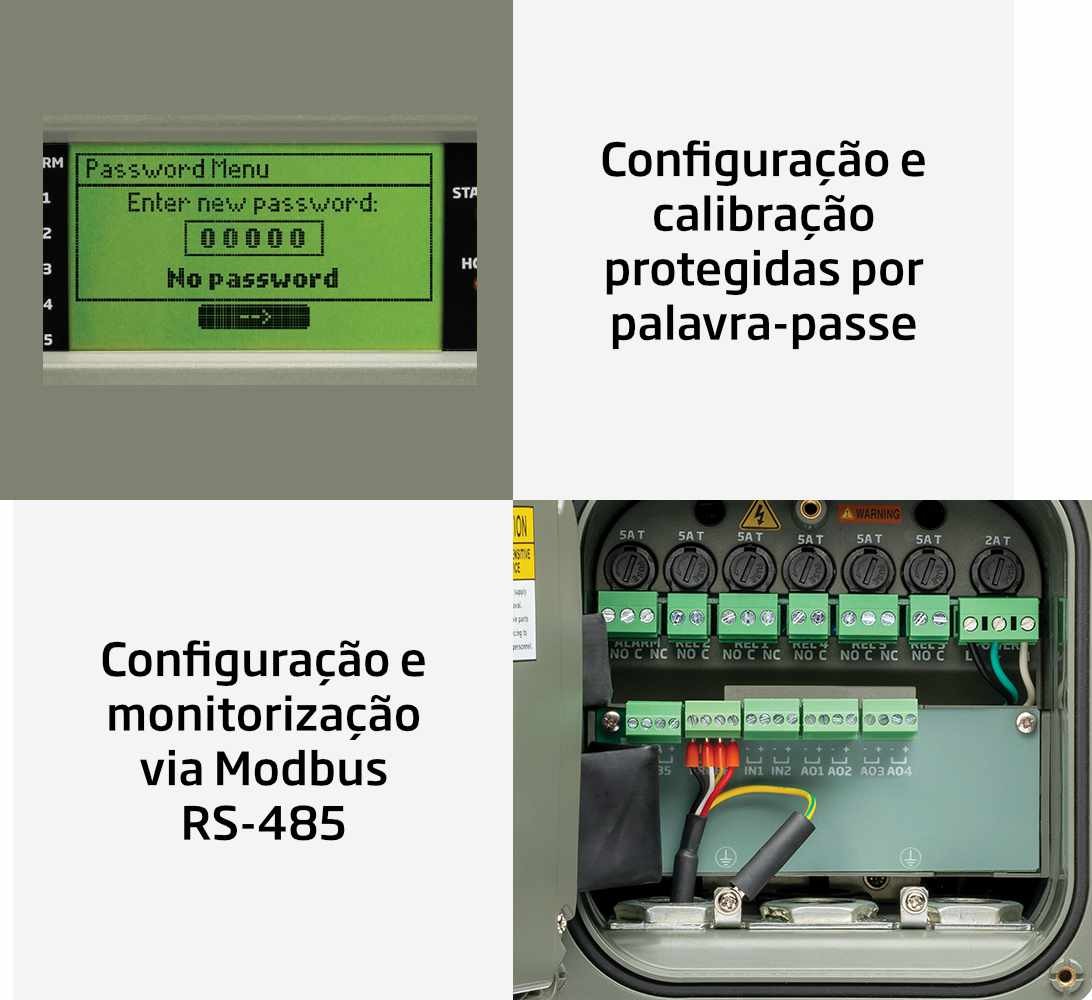

Saídas Digitais RS485

Pode conectar até 32 dispositivos em cadeia a um sistema de monitoramento remoto.



Entradas Digitais

Duas entradas digitais disponíveis para os modos, incluindo desativar, limpeza e ativar o controlador em estado hold.



LCD amplo

O LCD exibe dados de medição juntamente com os indicadores de potenciais problemas. Com a tecla DIAG conhece em detalhe o erro.

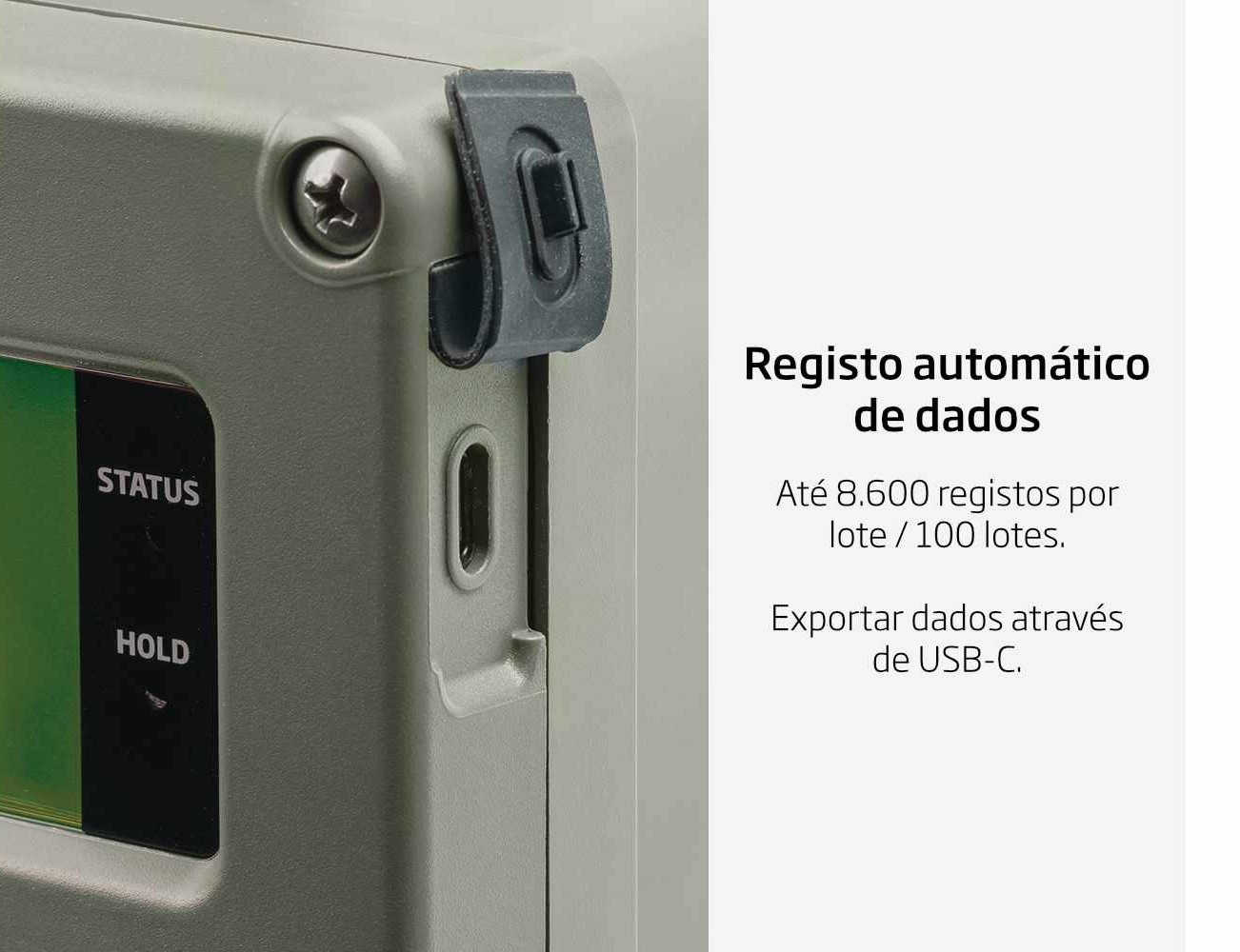

Registo de dados

Armazene informações em intervalos selecionáveis ​​juntamente com as configurações de controle do relé e dados de calibração. Guarda até 100 lotes, cada um contendo 8.600 registros. É ainda possível a transferência dos dados, como um arquivo .csv, utilizando uma pen USB.



Tecla HELP (ajuda)

Ao utilizar a tecla de ajuda e diagnóstico (? DIAG) o aparelho fornecerá informações relacionadas a erros ou no modo de configuração, informações sobre configurações.



Como encomendar:

Cada HI510 é fornecido com um cabo de alimentação (de 3 mt), um conjunto de entradas para bucins, Certificado de Qualidade do Instrumento e Manual de Instruções.




Características

Especificações do Controlador:

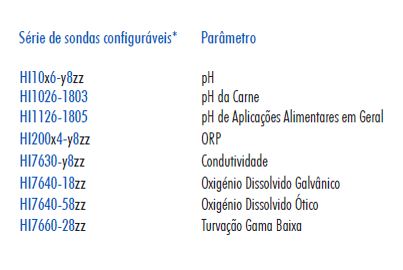

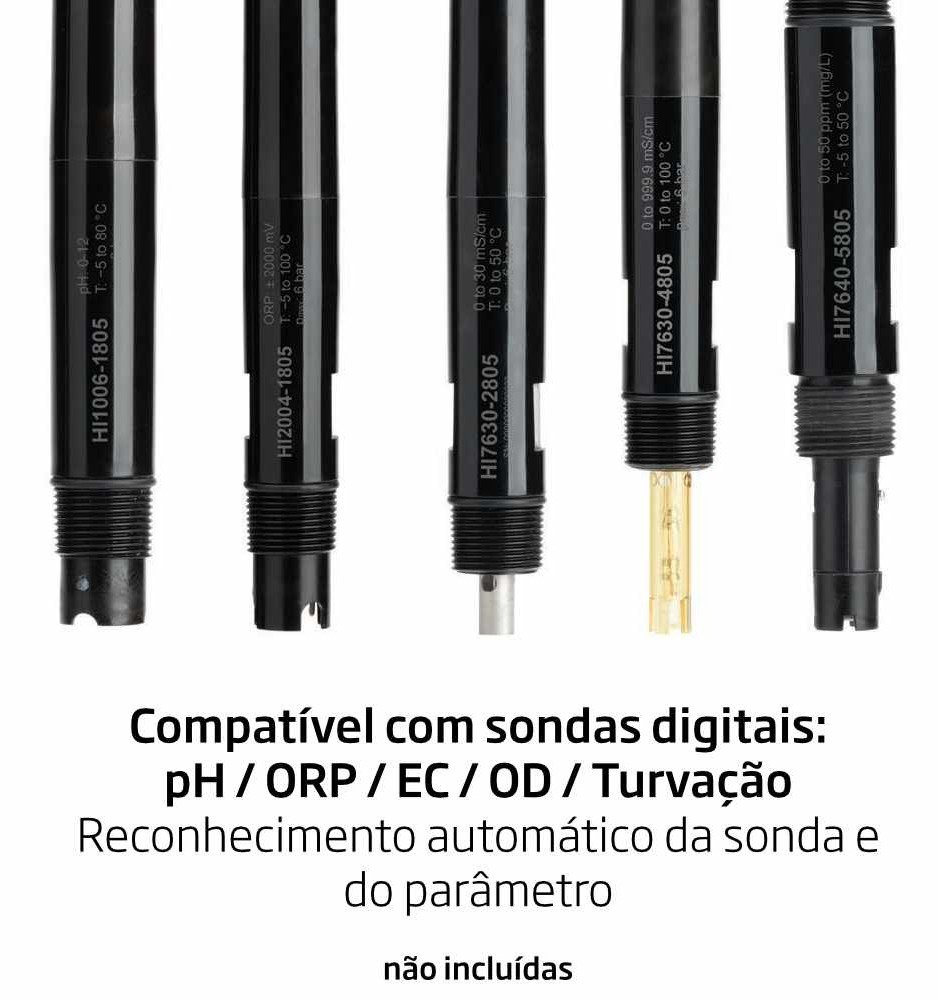

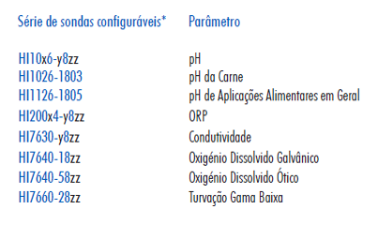

Sonda digital

HI10X6 Série inteligente – pH e Temperatura com interface RS485

HI20X4 Série inteligente – ORP e Temperatura com interface RS485

Mostrador

Mostrador LCD Gráfico, de 128 x 64 pixéis com retroiluminação

Entradas Digitais

2 entradas independentes, com isolamento galvânico (configuráveis para as funções Hold e Limpeza)

Estado On: 5 a 24 Vdc, nível ativo baixo ou alto

Saídas Analógicas

Precisão das Saídas Analógicas

2 ou 4 saídas independentes, com isolamento galvânico

0 – 22 mA configurável como:

0 – 20 mA; 4 – 20 mA

22 mA como sinal de alarme, opção configurável

±0.2% f.s.

Comunicação digital

Porta RS485 - gestão e controle remotos

Porta USB-C - Recupere arquivos de registo e atualização de firmware

Relés

Até 5 relés (configuráveis ​​de forma independente para variáveis ​​de processo, funções de Hold e Limpeza)

Saídas de contato SPDT e SPST do relé eletromecânico

5A – 250 Vac; 5A – 30 Vdc (carga resistiva)

Protegido por fusível: 5A, 250V fusível lento

Relé de alarme para todos os alarmes de medição

Saída de contato SPDT do relé eletromecânico

5A – 250 Vac; 5A – 30 Vdc (carga resistiva)

Fusível: Fusível de ação lenta 250V, 5A

Registo de dados

Registo de intervalos, até 100 arquivos, máximo de 8600 registos em cada arquivo armazenado. Quando o limite máximo de 100 arquivos armazenados for atingido, o arquivo mais recente apagará automaticamente o mais antigo.

Registo de eventos, máximo de 100 registros. Quando o limite máximo for atingido, o registo mais recente apagará o mais antigo.

Fonte de energia

100 – 240 Vac ±10%; 50/60 Hz; 15VA; fusível (fusível de ação lenta 250V, 2A)

Consumo de Energia

15VA

Categoria de instalação

II

Caixa externa*

Caixa única ½ DIN, tipo 4X, proteção de entrada IP65

* Para uma vedação à prova d"água, aperte os quatro parafusos frontais na frente da caixa com 13,3 lbf · pol (1,5 N · m, máximo de 2,0 N · m) de torque.

Peso

Aproximadamente 1.6 kg (3.5 lb.)

Dimensões

Largura 144,0 mm (5,7”)

Altura 144,0 mm (5,7”)

Profundidade 151,3 mm (6,0”)

Ambiente de utilização

-20 a 50 ºC (-4 to 122 ºF); máx 100% RH sem condensação
